潜水渣浆泵搅拌器_潜水渣浆泵结构图与介绍_潜水渣浆泵型号参数

300LPT-SHG进排浆泵易损件：300LPT-SHG叶轮THG30137LPT1A05，300LPT-SHG蜗壳GHG30131A05，300LPT-SHG前护板GHG30013LPT1A05，300LPT-SHG后护板GHG30041A05。

GHG30013LPT1A05前护板沃尔曼泵的配件都有唯一的零件代码，前护板的代码是083，GHG30013LPT1A05前护板材质为高铬合金材质。

轴套T076C21，水封环T118-9C23，轴套0型圈T109S10，蜗壳 GHG30131A05，前护板 GHG30013LPT1A05，后护板 GHG30041A05，叶轮代码THG30137LPT1，蜗壳密封T50124S01，盘根T111Q21。轴承(驱动端)T009D，轴承T009,出口密封GHG30372S01,吸口密封GSM40372S01。

ZH 渣浆泵密封方式有：填料密封、减压盖副叶轮密封、机械密封。ZH渣浆泵传动方式有：ZVZ、DCZ、CV、CRZ。石家庄ZH 渣浆泵为单级单吸、悬臂、卧式离心渣浆泵。该型泵具有较厚的承磨件并配用重型托架，故适于输送强磨蚀、高浓度渣浆或低浓度高扬程渣浆。

冀中能源机械装备集团石家庄工业泵厂有限公司（原石家庄工业泵厂）渣浆泵水泵型号主要有：ZJ渣浆泵、ZJL立式渣浆泵、D单壳泵、DT脱硫泵、DG压滤机入料泵。公司先后开发了渣浆泵、脱硫泵、化工泵、多级煤泥泵、耐磨双吸泵、船用泵等系列产品。其中，公司拳头产品ZJ系列渣浆泵先后被评为国家级新产品、机械工业第十六批、第十七批节能产品。

pnL、PN型泥浆泵系单级单吸泥浆泵分立式和卧式，适用于输送含固体颗粒的液体广泛适用在火电厂水力除灰，矿山输送矿砂液体，也可用于建材、造纸、纺织、食品、饲料等部门抽送各种浆料，zui大浓度50%-60%（重量计）。PNL、PN型泥浆泵，过流零件均使用耐磨合金材料制造，寿命长，敞开式叶轮用螺纹轴连接，叶轮与护板之间的间隙可以调整，以保持工作。pnL、PN型泥浆泵有：1pn、2pn、3pn、4pn、6pn、2pnl、3pnl七种。

ZJL系列立式渣浆泵是石家庄工业泵厂有限公司研发的，ZJL渣浆泵为立式、轴向吸入、单级、单吸、单壳体、离心式结构。该系列泵在结构设计及过流部件材料方面，综合了国内外同类产品的优点并加以创新。该系列泵具有高效节能、抗磨耐腐、振动小、噪声低、运行可靠、寿命长等特点，其综合性能达到国内领先水平。适用于电力、冶金、煤炭、建材等行业浆体输送。其型号有250ZJL、150ZJL、100ZJL、80ZJL、65ZJL、50ZJL、40ZJL、25ZJL，适合在流量4m3/h～1150 m3/h，扬程3m～82m工况条件下运行，共24种泵型。

石家庄工业泵厂有限公司研发的200ZJ-I-A70渣浆泵的泵壳为双层壳体结构。外层为金属泵壳（前泵壳、后泵壳），其材料通常为HT200或QT500-7；内层壳体可用高铬合金铸铁制做（包括蜗壳、前护板、后护板），或用橡胶制做（包括前蜗壳、后蜗壳）。

石家庄工业泵厂有限公司250ZJ-I-A65渣浆泵的泵壳为双层壳体结构。外层为金属泵壳（前泵壳、后泵壳），其材料通常为HT200或QT500-7；内层壳体可用高铬合金铸铁制做（包括蜗壳、前护板、后护板），或用橡胶制做（包括前蜗壳、后蜗壳）。

结构简单可靠：200WN-500WN和600WNQ-1000WNQ型疏通泵具有单泵壳或双泵壳，单级单吸悬臂卧式结构。根据与齿轮箱的连接类型，有两种典型的结构，一种是具有独立的支撑，另一种是与齿轮箱结合的。带支架的泵的润滑是脂润滑或稀油润滑。双壳体设计即使使衬套磨损也可以使泵体安全。 易于拆卸和维护：WN型挖泥泵可从正面拆卸。这使得拆卸和维护更加容易。

200ZJ-I-A60渣浆泵进口250mm，出口200mm，叶轮直径600mm，扬程可达到64m。过流件材质为高铬合金A05。轴承型号是3620一盘，352一盘，0轴承46220一盘。密封方式有：减压盖副叶轮，填料密封，机械密封。

ZJ型渣浆泵的泵壳为双层壳体结构。外层为金属泵壳（前泵壳、后泵壳），其材料通常为HT200或QT500-7；内层壳体可用高铬合金铸铁制做（包括蜗壳、前护板、后护板），或用橡胶制做（包括前蜗壳、后蜗壳）。150ZJ-65渣浆泵进口200mm，出口150mm，叶轮直径650mm，扬程可达到78.5m。过流件材质为高铬合金。轴承型号是42320一盘，轴承46320两套。密封方式有：减压盖副叶轮，填料密封，机械密封。

河北稀土压滤机专用泵采用独特的水力设计及叶轮安装方式，确保了其性能曲线比一般杂质泵更陡，非常适合压滤机入料时应阻力的变化来实现大流量，低压力喂料与小流量，高压力过滤的目的。其特殊的水力性能恰好吻合压滤机由空腔到填满再到滤干的渐进过程。喂料初期不用阀门控制流量过大引起的电机过载同时低压力不会对滤板边框产生冲击，减轻了滤板边框上的滤布的破损，也不会冲击滤板造成震动，压滤后期的小流 量大压力不易产生憋泵。尤其是在后期压榨期时同泵在大压力下其独特的叶轮安装方式及副叶轮的作用，保证轴封处的基本达到无泄漏。

150ZJ-60渣浆泵叶轮由前盖板、后盖板、叶片、背叶片构成。叶片为扭曲叶片，通常有3-6枚。背叶片分布在前盖板和后盖板的外侧，通常为8枚。叶轮的材质为高铬合金铸铁，叶轮与轴为螺纹联结。进口250mm，出口200mm,材质为高铬合金，叶轮直径600mm, 密封方式有：减压盖副叶轮密封，或者机械密封。

150ZJ-50渣浆泵，全称150ZJ-I-A50，进口200mm,出口200mm。最大扬程可达到43米，常用于煤泥输送泵使用。泵壳结构为双泵结构，叶轮、蜗壳、护板材质为高铬合金A05材质，常用于洗煤厂等工况使用。密封方式有：减压盖副叶轮密封，或者机械密封。机封型号为：ZJ-100。轴承有三盘，分别为：1盘42316。2盘46316。传动方式为DCZ传动，也有用皮带传动的。油封型号：PG100*130*12.

100ZJ-50渣浆泵，全称100ZJ-I-A50，进口150mm,出口100mm。最大扬程可达到101米，常用于压滤机入料泵使用。泵壳结构为双泵结构，叶轮、蜗壳、护板材质为高铬合金A05材质，常用于洗煤厂等工况使用。密封方式有：减压盖副叶轮密封，或者机械密封。机封型号为：ZJ-100。轴承有三盘，分别为：1盘42316。2盘46316。传动方式为DCZ传动，也有用皮带传动的。

G(或GH)型砂砾泵系引进澳大利亚WARMAN公司系列产品。主要用于由于颗粒太大以至于一般渣浆泵不能输送的强磨蚀物料的连续输送。适用于挖泥船挖泥,疏浚河道、采矿及金属冶炼爆渣的输送等。其中GH型为高扬程砂砾泵。

该材料硬度高，热处理硬度可达HRC58～62，具有很好的抗磨蚀性能 ，就碱性混合液体而言，具有较好的耐腐蚀性，可用于较强磨蚀的工况。高铬铸铁的铸造工艺难度大，加工较困难。但其寿命长，价格适中，是渣浆泵应用最广的材料。

10/8S-GH 进口250mm,出口200mm。最大通过粒径是180mm,三个叶片，闭式叶轮，叶轮外径711mm。最大配套功率是560kw，D型挖泥泵及G型砂浆泵，该型泵具有较大的过流通道，适用于输送砂砾，泥浆及固体颗粒较大的渣浆。

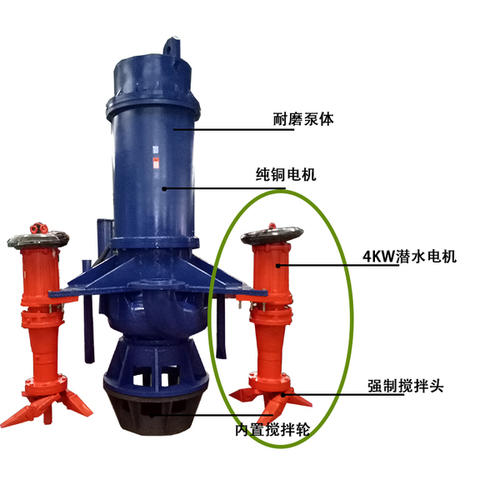

潜水渣浆泵搅拌器该产品除主页轮外，另在底部增加一套搅拌叶轮,能将沉淀的於渣喷击成水和固体颗粒的混合液体。使水泵在没有辅助装置的情况下能够实现高浓度的输送。独特的密封装置能够有效平衡油室内外的压力，使得机械密封两端压力保持平衡，最大限度的保证了机械密封的可靠运行，大大延长了其使用寿命，电机可根据用户要求增加进水检测、过热等多种保护装置，使产品能在恶劣工况条件下长期安全运行。
